QDY型-冶金橋式起重機


產品說明 Product Description

    冶金起重機:是制依靠沿廠房軌道方向的縱向移動、小車的橫向移動和吊鉤的升降運動來進行工作。適用于金屬冶煉車間，符合JB/T7688.1-95及JB/T7688.15-95標準的用于吊運熔融金屬的專用起重機。冶金起重機應用 一般適用于-10℃到+50℃的環境溫度，在40℃的溫度下相對濕度不超過50?,所吊運的熔融金屬對鍛鉤、板鉤的輻射溫度不超過300℃。工作級別：A7、A8用于相對繁忙的冶金鑄造車間

適用范圍

 　冶金起重機主要適用于金屬冶煉、扎制和熱加工等的專用起重機。其中包括平爐加料橋式起重機,天車,行車,、地面加料起重機、料箱起重機、脫錠起重機、整模起重機、揭蓋起重機、夾鉗起重機、板坯翻轉起重機、鍛造起重機、加熱爐裝取料起重機、料箱-電磁起重機、料箱-抓斗起重機。其他類似的冶金起重機也可參照使用 。

使用環境條件

　 冶金起重機(以下簡稱起重機)的設計、制造應符合GB3811、本標準和產品圖樣的有關規定。

1.環境條件

    1.1 起重機的電源一般為三相交流，頻率為50Hz，電壓為380V。電動機和電器上允許電壓波動的上限為額定電壓的+10％，下限（尖峰電流時）為額定電壓的-15％，其中起重機的內部電壓損失，對脫錠起重機、夾鉗起重機、具有導架的整模起重機和板坯翻轉起重機不超過5％，本標準中其他類型的起重機應不超過4％。

 　 如電源有特殊要求時，可按用戶需要，由供需雙方協商確定。

 　 1.2 起重機安裝使用地點的海拔高度不超過2000m(超過1000m時應按GB755的有關規定對電動機容量進行校核).

     1.3 起重機的工作環境溫度和濕度

　a. 起重機的工作環境溫度一般為-10~+50℃。

 　 b. 在+40℃的溫度下相對濕度不超過50％。

　1.4 使用起重機的場地不得有易燃、易爆以及腐蝕性氣體并應符合有關標準和文件的規定.

　  1.5 起重機運行軌道的安裝一般應符合GB10183的要求，如遇特殊情況可按需要另行規定. YZ橋式起重機,天車,行車,適用于廠礦、企業的車間、倉庫等，在室內或露天的固定跨間作一般裝卸及起重運輸工作。 本機按使用繁忙程度分為中級與重級兩種工作制度；中級適用于機械加工，金屬結構，裝配等車間；重級適用于冶煉車間和參加連續生產的搬運工作。 本機由箱形橋架，大車運行機構、小車、電氣設備四部分構成。全部機構均在操作室內操縱。 使用時，帶有防雨設備。 YZ型75-500噸吊橋式起重機,天車,行車,是采用國際先進標準制造的系列產品。整機結構新穎、造型美觀、工藝性好、操作靈活平穩、安全可靠。

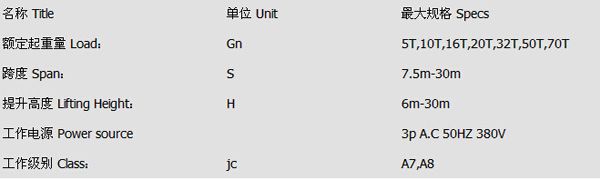

技術規格表 Technical Specifications

注：Gn=額定起重噸位 S=跨度（左軌道至右軌道的距離） H=提升高度（地面至吊鉤高點的距離）
